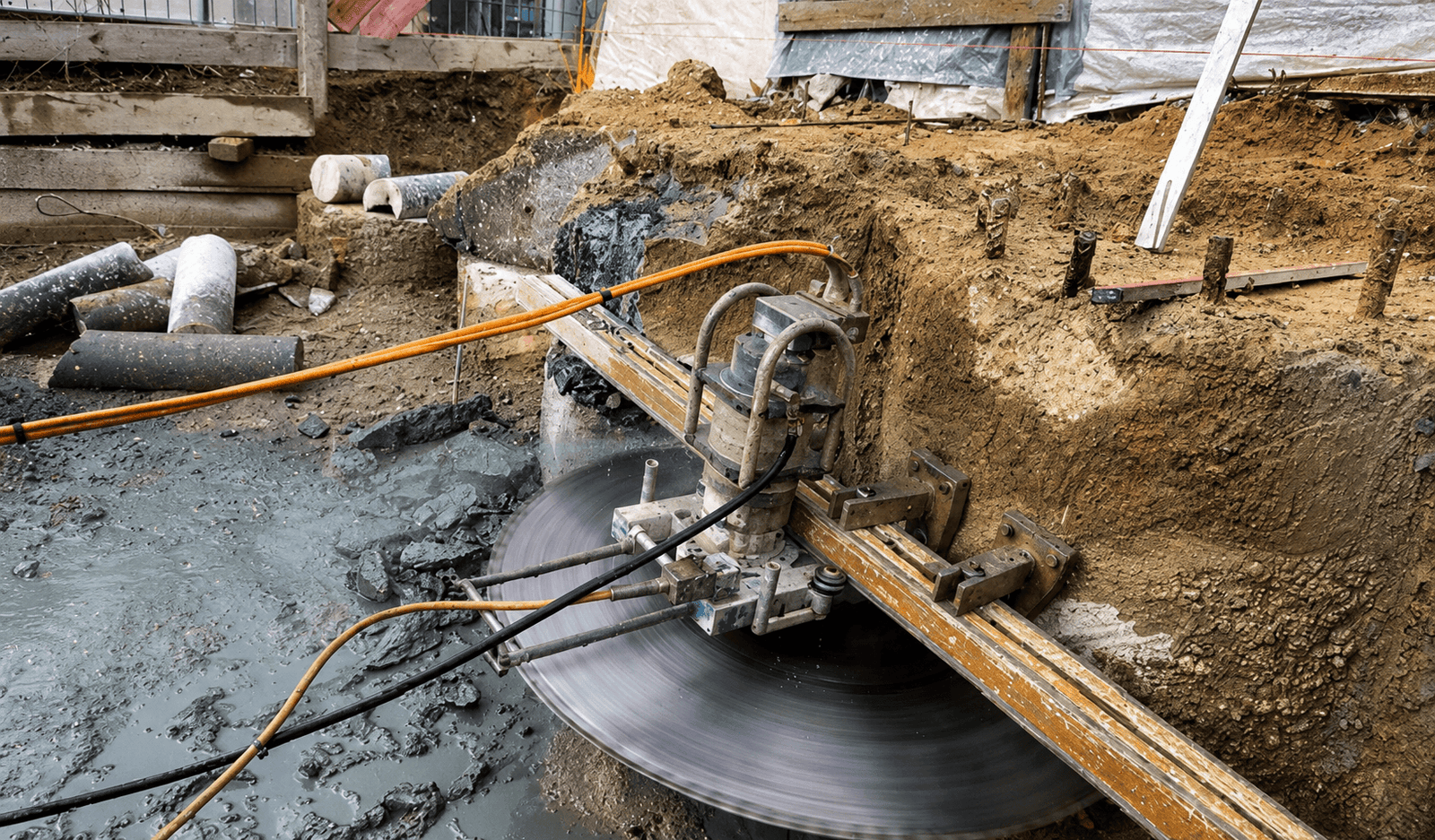

Bei einem Projekt in Düsseldorf sägte DIABOS Bohrpfahlköpfe im Stufenschnitt mit einer schienengeführten Wandsäge. Im Mittelpunkt stand die gezielte Bearbeitung massiver Pfahlköpfe im Spezialtiefbau. Schnittbereiche und Schnittfolge wurden auf die Bauteilgeometrie und die Bedingungen vor Ort abgestimmt.
Bohrpfahlköpfe in Düsseldorf sägen – Projekt auf einen Blick
- Standort
- Düsseldorf, Nordrhein-Westfalen
- Bauteil
- Bohrpfahlköpfe
- Aufgabe
- Bohrpfahlköpfe gezielt sägen
- Verfahren
- Schienengeführte Wandsäge
- Schnittausführung
- Stufenschnitt
- Einsatzbereich
- Betontrennarbeiten im Spezialtiefbau
- Ausführung
- DIABOS GmbH Köln
Pfahlköpfe entlang definierter Schnittbereiche bearbeiten
Anders als bei einer klassischen Wandöffnung ging es bei diesem Projekt um die Bearbeitung von Bohrpfahlköpfen. Entscheidend waren die vorgesehenen Schnittbereiche, die Pfahlgeometrie und eine Schnittfolge, die sich technisch mit der schienengeführten Wandsäge umsetzen ließ.
Die Herausforderung
Bohrpfahlköpfe sind massive Betonbauteile des Spezialtiefbaus. Für die Sägearbeiten mussten Schnittposition, Maschinenführung und Arbeitsraum miteinander abgestimmt werden. Eine pauschale Schnittlösung ist deshalb nicht für jedes Bauteil gleichermaßen geeignet.
Die technische Lösung
DIABOS setzte eine schienengeführte Wandsäge ein und führte die Bearbeitung im Stufenschnitt aus. Dadurch konnten die vorgesehenen Schnittbereiche schrittweise und entlang einer definierten Führung bearbeitet werden.
Stufenschnitt mit schienengeführter Wandsäge
Die Besonderheit dieses Projekts war die Ausführung als Stufenschnitt. Die Bohrpfahlköpfe wurden nicht wie eine gewöhnliche Wandöffnung behandelt, sondern über aufeinander abgestimmte Schnittbereiche bearbeitet. Die Führungsschiene gab dabei den jeweiligen Schnittverlauf für die Wandsäge vor.
Stufenweise Schnittfolge
Die Bearbeitung erfolgt über definierte Schnittabschnitte. Dadurch kann die Schnittfolge auf die Geometrie des Pfahlkopfs und die projektspezifische Aufgabenstellung abgestimmt werden.
Geführte Diamant-Sägetechnik
Die Wandsäge wird über eine befestigte Führungsschiene bewegt. So lässt sich die vorgesehene Schnittlinie kontrolliert führen und der jeweilige Bereich des Bohrpfahlkopfs gezielt bearbeiten.
Mehr zu diesem Verfahren finden Sie auf unserer Seite zu schienengeführten Wandsägearbeiten . Weitere Spezialarbeiten an Beton und Stahlbeton in anspruchsvollen Tiefbaubereichen finden Sie unter Tiefbau & Untertage .
Wie lassen sich Bohrpfahlköpfe kontrolliert sägen?
Für definierte Trennschnitte an Bohrpfahlköpfen kann eine schienengeführte Wandsäge eingesetzt werden. Bei einem Stufenschnitt wird die Bearbeitung in aufeinander abgestimmten Schnittbereichen ausgeführt, statt den Pfahlkopf ausschließlich mit groben Abbruchverfahren zu bearbeiten.
Ob Wandsägen für einen konkreten Bohrpfahl geeignet ist, hängt unter anderem von Pfahlgeometrie, Material, Bewehrung, gewünschtem Schnittverlauf, Zugänglichkeit und vorhandenem Arbeitsraum ab. Bei anderen Querschnitten oder Baustellenbedingungen können nach technischer Prüfung auch Seilsägen oder weitere Trennverfahren sinnvoll sein.
Typische Aufgaben im Spezialtiefbau
- Bohrpfahlköpfe gezielt kürzen oder bearbeiten
- Pfahlköpfe entlang definierter Schnittbereiche trennen
- Betontrennarbeiten an Bohrpfahl- und Pfahlgründungen
- Sägearbeiten in Baugruben und Tiefbaubereichen
- Vorbereitung nachfolgender Bau- oder Rückbauarbeiten
Bohrpfahlköpfe im Stufenschnitt bearbeitet
Die vorgesehenen Bohrpfahlköpfe wurden bei dem Projekt in Düsseldorf mit einer schienengeführten Wandsäge im Stufenschnitt bearbeitet.
Die Referenz zeigt damit eine spezielle Anwendung der Wandsägetechnik im Tief- und Spezialtiefbau: nicht die Herstellung einer klassischen Wandöffnung, sondern die gezielte Bearbeitung massiver Pfahlköpfe.
Sägearbeiten an Bohrpfählen für Spezialtiefbauprojekte
Vergleichbare Aufgaben entstehen bei Pfahlgründungen, Baugruben und anderen Projekten, bei denen Bohrpfähle oder massive Betonbauteile entlang vorgegebener Bereiche bearbeitet werden müssen. DIABOS unterstützt entsprechende Projekte von Köln aus in Düsseldorf und NRW sowie bei geeigneten größeren Projekten deutschlandweit nach Absprache.
- Spezialtiefbauunternehmen
- Bauunternehmen und Generalunternehmer
- Ingenieurbüros und Tragwerksplaner
- Bauleiter und Projektleiter
- Infrastruktur- und öffentliche Auftraggeber
Sägearbeiten an Bohrpfählen in NRW anfragen
Sie planen Trenn- oder Sägearbeiten an Bohrpfählen, Pfahlköpfen oder anderen massiven Betonbauteilen? DIABOS prüft die Aufgabenstellung anhand von Bauteil, Schnittvorgabe, Material, Zugang und Baustellensituation und stimmt das geeignete Verfahren projektbezogen ab.
Hilfreich für die technische Prüfung
- Fotos, Pfahlplan oder vorhandene Zeichnungen
- Baustellenadresse
- Anzahl und Abmessungen der Bohrpfähle
- Vorgesehene Schnittbereiche oder Schnitthöhen
- Angaben zu Material und Bewehrung, soweit vorhanden
- Zugänglichkeit und verfügbarer Arbeitsraum
- Gewünschter Ausführungszeitraum
PASSENDE LEISTUNGEN & BOHRTECHNIK Passende Leistungen für Wandsägearbeiten
Fugenschneiden
Seilsagearbeiten
Wandsägen
FAQ · BOHRPFAHLKÖPFE & STUFENSCHNITT Häufige Fragen zum Sägen von Bohrpfahlköpfen
FAQ · BOHRPFAHLKÖPFE & STUFENSCHNITT
Ja. Wenn Bauteilgeometrie, Zugänglichkeit und Schnittposition geeignet sind, können Bohrpfahlköpfe mit einer schienengeführten Wandsäge bearbeitet werden. Welche Sägetechnik eingesetzt wird, wird projektbezogen geprüft.
Ein Stufenschnitt kann sinnvoll sein, wenn die erforderliche Schnittgeometrie nicht über einen einzigen Schnitt hergestellt werden soll oder kann. Die einzelnen Schnittbereiche werden dabei auf Pfahlkopf, Schnitttiefe und Baustellensituation abgestimmt.
Stahlbeton und bewehrte Bauteile können grundsätzlich mit geeigneter Diamant-Sägetechnik bearbeitet werden. Entscheidend sind unter anderem Bewehrung, Querschnitt, gewünschte Schnittführung und Zugänglichkeit des Bauteils.
Hilfreich sind Angaben zu Anzahl und Abmessungen der Bohrpfähle, gewünschter Schnitthöhe oder Schnittgeometrie, Material und vorhandener Bewehrung sowie Fotos, Pläne und Informationen zur Zugänglichkeit der Baustelle.
Ja. DIABOS führt projektbezogene Säge- und Betontrennarbeiten von Köln aus in Düsseldorf und weiteren Teilen von NRW aus. Geeignete mittlere und größere Projekte sind nach Absprache auch deutschlandweit möglich.
